高頻Stereo-PIV系統揭示旋流火焰貧燃吹熄機理研究取得重要進展
來源：機經網 時間：2026-03-17 16:25
在航空發動機燃燒研究領域，解析旋流火焰的流場結構及貧燃吹熄機理一直是學界關注的重點課題。近日，某航空航天國家重點實驗室科研團隊利用千眼狼高頻Stereo-PIV系統，結合OH*化學發光測量技術，對中心分級旋流火焰的貧燃吹熄機理開展系統研究，取得重要突破。
破解復雜流場測量難題
航空發動機燃燒室內部的旋流火焰涉及復雜的回流區結構和高頻湍流，傳統測量手段難以全面捕捉流場細節。特別是在貧燃吹熄發生前，流場由小尺度湍流向大尺度相干結構轉變，需要極高的時間分辨率進行時域分析。此外，單面二維速度場無法完整描述旋流的軸向、徑向及切向速度演化，對測量技術提出了更高要求。
針對上述難題，研究團隊構建了高頻流場測量平臺，通過向流場中加入微米級氧化鋁示蹤粒子，利用激光片光形成測量平面，以5kHz重復頻率獲取燃燒器內部瞬態速度矢量場。每個實驗工況采集約10000組瞬態流場數據，為統計分析和模態分解提供了可靠數據基礎。同時，系統集成的OH*化學發光測量功能，實現了流場結構與火焰反應區域的同步觀測。

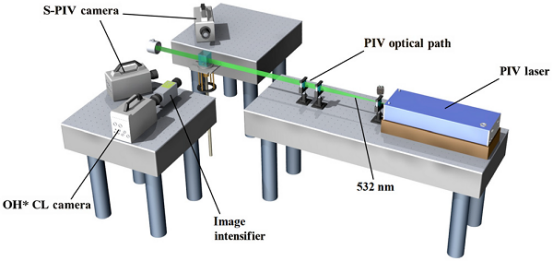

高頻Stereo-PIV與OH*化學發光同步測量系統示意圖
流場結構演化規律首次系統揭示
實驗結果表明，隨著主級與引燃級速度比的變化，中心分級旋流燃燒器內部的回流區形態發生顯著變化。在較低速度比條件下，中心主回流區主要由引燃級旋流主導，呈現較為緊湊的結構；速度比逐漸增加時，主級旋流噴流逐漸增強，并在下游區域與引燃級噴流合并；速度比進一步提高時，主級旋流成為主導動力源，回流區位置向下游移動，形成更寬的高速射流結構。
這一系列速度場變化表明，中心分級燃燒器的流場可根據速度比分為引燃級主導、雙級協同以及主級主導三種流動模式。該發現為后續貧燃吹熄實驗的參數選擇提供了科學依據，也證實了旋流流場結構變化是影響火焰穩定性的關鍵因素之一。
模態分析識別主導動力學結構
基于瞬態速度場數據，研究團隊進一步利用SPOD方法進行頻域模態分析，提取流場中的主導動力學結構。分析結果顯示，在低速度比條件下，流場主導模態能量主要集中在引燃級旋流區域，呈反對稱分布；速度比增加至中等水平時，主導模態能量同時出現在主級與引燃級噴流交匯區域；速度比進一步提高時，主導模態能量集中在下游區域。
這種定量識別旋流燃燒器內部主導動力學結構及其能量分布位置的方法，為揭示氣流分級設計如何改變流場穩定機制提供了新的分析手段。
貧燃吹熄機理研究取得關鍵突破
在火焰接近貧燃吹熄極限的實驗中，當量比逐漸降低時，原本由多個頻率組成的流動結構逐漸被單一低頻模態主導。該低頻模態的空間分布主要集中在主回流區與火焰錨定區域。數據顯示，低頻大尺度結構周期性擾動回流區內部流動，影響高溫燃燒產物向火焰根部輸運。當擾動增強時，火焰根部無法持續獲得足夠的活性自由基，導致局部熄滅并引發整體火焰吹熄。
通過分析第一模態空間分布，研究團隊清晰定位了關鍵擾動結構的位置及影響范圍，揭示了火焰錨定區域附近的大尺度不穩定結構特征。
為低排放燃燒室設計提供重要依據
本研究基于高頻Stereo-PIV與OH*化學發光同步診斷，系統揭示了中心分級旋流燃燒器貧燃條件下的流場結構演化及貧燃吹熄特性。研究發現，接近貧燃吹熄極限時，流場由小尺度湍流主導逐漸轉變?yōu)榇蟪叨认喔山Y(jié)構主導，這些結構會周期性擾動高溫產物向火焰根部的輸運，削弱熱反饋與自由基供給，最終觸發局部熄滅并導致整體吹熄。
業內專家認為，該研究通過5kHz高頻立體PIV獲取三分量瞬態速度場，結合模態分解分析，實現了復雜旋流結構識別與關鍵不穩定結構定位，為揭示燃燒穩定機理和建立LBO預測模型提供了關鍵實驗數據支撐，對航空發動機低排放燃燒室設計具有重要參考價值。（李霞）
